Erweiterung zu einer Lösung für vorübergehende Aufgabe

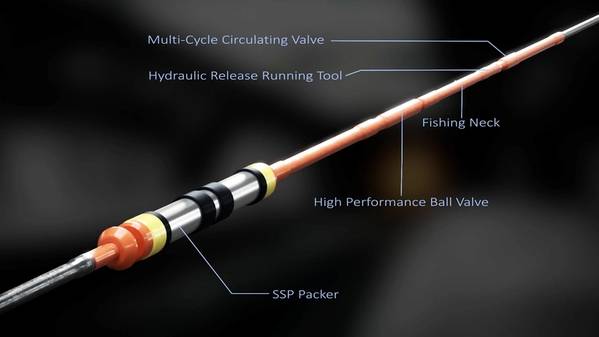

Temporäres Aufhängungssystem von TAM International. (Bild: TAM Internatioanl)

Für Tiefseebohrungen sind Vorkehrungen für die vorübergehende Aufgabe des Brunnens erforderlich, die manchmal durch Bohrlochwechsel oder Aufbrucharbeiten und manchmal von Mutter Natur erforderlich sind.

Bestehende mechanische Lösungen können mit Einschränkungen im Inneren der Tragegurt- oder Meeresbodenstruktur kämpfen, aber ein aufblasbarer temporärer Packer, wie der kürzlich von TAM International eingeführte, hat mehr Freiraum als herkömmliche Systeme.

„Das Schöne an dem aufblasbaren System ist, dass wir eine große Reichweite haben und auf einen größeren Durchmesser erweitern können. Jegliche Einschränkungen, die Sie durchlaufen müssen, unabhängig davon, ob es sich um das Riser, das LMRP oder das BOP handelt, können die Optionen für mechanische Systeme einschränken “, sagt Marty Coronado, Entwicklungsingenieur. "Inflatables sind gut auf die großen Gehäusegrößen zugeschnitten."

Das Temporary Suspension System (TSS) stellt eine sekundäre Barriere für das Bohrloch dar, wenn der Bohrvorgang angesichts eines drohenden Hurrikans oder für geplante Ausrüstungsarbeiten unterbrochen werden muss, so Coronado. Das TSS besteht aus einem SSP-Packer, einem Hochleistungskugelventil, einem Angelhals, einem hydraulischen Ausrückwerkzeug und einem Mehrzyklus-Umlaufventil und ist auf größere Gehäuse ausgerichtet.

Der Bohrstrang kann teilweise aus dem Loch herausgezogen werden, und der TSS kann in dem Loch bis zu 500 Fuß bis 1.000 Fuß unterhalb der Schlammlinie verlaufen, eine Kugel wird auf dem scherbaren Kugelsitz landen und der Packer wird mit dem Rest des Bohrstrangs aufgepumpt, der herunterhängt der Boden des Packers. Ein positiver Drucktest und / oder ein negativer Einflusstest können durchgeführt werden, um eine gute Druckintegrität im System zu bestätigen, bevor die Verbindung mit einer anderen Kugel getrennt wird, die auf das laufende Werkzeug fällt. Die Rückhol-BHA wird in den Brunnen eingefahren, um mit dem Bohren fortzufahren. Sie rastet am Angelhals ein und dreht den Kugelhahn, um zu prüfen, ob sich unter dem Packer ein Druck aufbaut, der im Bohrgestänge an der Oberfläche überwacht wird. Wenn der Druck über den Packer ausgeglichen ist, wird der Packer freigegeben und die Rückhol-BHA aus dem Loch gezogen.

Dieser Ansatz, sagt Coronado, ermöglicht es, den Packer so schnell wie möglich in das Loch zu bekommen, während so viel Bohrgestänge wie möglich im Loch verbleiben.

Laut Coronado hat TAM das System entwickelt, weil Tiefseebetreiber mehr Möglichkeiten und Flexibilität für die vorübergehende Aufgabe wollten. TAM griff auf vorhandene Technologien wie den aufblasbaren Packer zurück, entwickelte jedoch den Kugelhahn, das Packer-Chassis und das Umlaufventil von Grund auf neu.

Ein Teil der Herausforderung, der TAM bei der Entwicklung des Werkzeugs gegenüberstand, ist laut Tim Davis, Technologiedirektor, dass nicht jeder Bediener wollte, dass das Werkzeug genau dasselbe tut.

„Wir mussten flexibel sein, um den Vorlieben der einzelnen Bediener gerecht zu werden, damit der Betrieb reibungslos abläuft“, sagt Davis.

Ein Teil dieser Flexibilität zeigt sich in den Möglichkeiten der Bohrlochkontrolle sowie in der Möglichkeit, mehrere Tests durchzuführen, um einen sicheren Betrieb zu gewährleisten, so Coronado.

Wenn der Bohrbetrieb wieder aufgenommen werden soll, wird beim TSS-Abruf ein Überlauf über den Kugelhahn angeschlossen und geöffnet. Die Aktion erstellt einen Kommunikationspfad von unterhalb des Packers zum Bohrstrang, um den Gaszufluss oder den Druckaufbau anzuzeigen. Der Bediener kann entscheiden, ob der Packer aus dem Loch gezogen werden soll, oder zuerst Gas, das durch die Drosselleitung in das Gestängerohr gelangt ist, zirkulieren soll, oder das Zirkulationsventil verwenden, um schwerere Flüssigkeit über dem Packer zu lokalisieren, bevor es abgelassen wird.

„Sie wollten ein Höchstmaß an Flexibilität bei der Zirkulation und der Durchführung von Zuflussprüfungen, und wir brauchten eine Möglichkeit, diesen Kommunikationspfad zu öffnen. Deshalb haben wir das Mehrkreisventil entwickelt“, sagt Coronado.

Dieses System ist mit einem Außendurchmesser von 7,88 Zoll für Gehäusegrößen bis 13 3/8 Zoll, mit einem Außendurchmesser von 13 3/8 Zoll für Gehäusegrößen von 16 Zoll und 18 5/8 Zoll und mit einem Außendurchmesser von 15,1 Zoll für 18 5 / erhältlich. 8 Zoll und größeres Gehäuse.

„Wir bauen gerade Werkzeuge so schnell wie möglich und versenden sie an unseren Standort in Broussard“, sagt Davis. Sie sind also während der Hurrikansaison im Atlantik verfügbar , die am 1. Juni beginnt und bis zum 30. November andauert. „Wir haben Verträge die Werkzeuge in mehreren Größen während der Hurrikansaison vor Ort zu haben. “
