3D-Inversion hilft bei der Bewältigung komplexer Stauseen

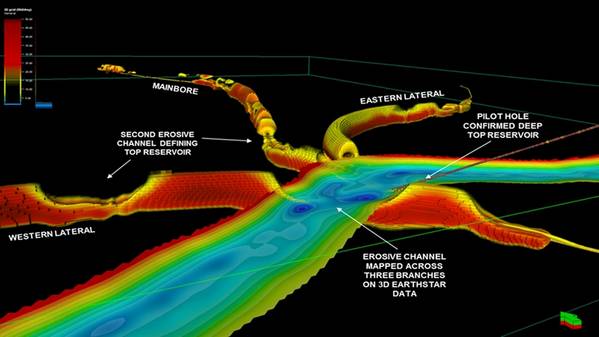

3D-Inversion von ultratiefem spezifischem Widerstand, integriert mit seismischen Daten, nachdem Halliburton Ende 2018 die Fähigkeit für eine Nordsee-Bohrung für Aker BP genutzt hatte. Drei multilaterale Bohrungsabschnitte werden im 3D-Reservoirmodell mit Daten dargestellt, die abgeschnitten wurden, um Volumen mit hohem spezifischem Widerstand aufzuzeigen. Die geologische Interpretation zeigt erosive Trübungskanäle, die die Oberseite des Reservoirs definieren. (Bild: Halliburton)

Halliburton nutzte Technologien aus dem Bergbau, um unterirdische Strukturen auf eine Weise aufzudecken, die Geosteering, Geomapping und Geostopping in komplexen Stauseen verbessert.

Das Serviceunternehmen hat EarthStar 3D Inversion eingeführt, ein 3D-Reservoir-Kartierungsverfahren, das bei Verwendung in Geosteering-Anwendungen den Kontakt mit Öl- und Gaszonen maximieren und gleichzeitig die umgebende Formation kartografieren kann, um umgangenes Öl zu identifizieren, Bohrgefahren zu vermeiden und zukünftige Entwicklungen zu planen.

Derick Zurcher, strategischer Geschäftsführer von Halliburton für das Messen während des Bohrens (MWD) / Protokollieren während des Bohrens (LWD), sagt, das Dienstleistungsunternehmen habe mit dem Bergbausoftwarespezialisten Computational Geosciences in Vancouver zusammengearbeitet, um „dieses große mathematische Problem zu lösen „Wie man die große Anzahl von Messungen in ein vollständig aufgelöstes 3D-Volumen umwandelt, das in Geosteering-Anwendungen nützlich sein könnte.

„Sie haben sich angesehen, wo sich die Erzverteilung im Untergrund befindet. Wir versuchen das Gleiche zu tun, wo ist die Verteilung von Öl und Gas? “, Sagt Zürcher.

Derzeit stammen die für die Geosteuerung verwendeten Reservoirdaten in der Regel aus seismischen Daten, bei denen Merkmale mit einer Länge von weniger als 150 Fuß möglicherweise nicht erkannt werden, sowie aus Bohrwerkzeugen, die Messungen in der Nähe des Bohrlochs vornehmen. Dies lasse "eine große Lücke" zwischen den beiden, sagt Zürcher. "Zum ersten Mal haben wir einen Service, der diese Zwischenskala lösen kann."

Die 3D-Inversionsfunktion nutzt den vorhandenen EarthStar-Service für ultratiefen spezifischen Widerstand von Halliburton, eine LWD-Technologie, die Reservoir- und Flüssigkeitsgrenzen bis zu 68 Metern vom Bohrloch identifiziert. EarthStar 3D Inversion enthüllt laut Halliburton Merkmale wie Fehler, Wasserzonen oder lokale strukturelle Schwankungen wie Injektionen, die die optimale Landebahn eines Brunnens verändern könnten.

"Die Industrie hat jetzt eine Lösung, um die Verteilung der Kohlenwasserstoffe in dem Reservoir zu verstehen, das vorher nicht vorhanden war", sagt Zürcher.

Die neue Anlage wurde in rund einem Dutzend Bohrungen vor der Küste betrieben, einschließlich der Nordsee und in Nord- und Südamerika. Bei einem Lauf für Aker BP vor der norwegischen Küste Ende 2018 war sich der Betreiber der komplexen Geologie mit Trübungskanälen bewusst und wollte das Bohrloch im Reservoir optimal landen können.

Die 1D-Inversion zeigte isolierte Sandkörper, sagt Zürcher, aber die 3D-Inversion „zeigte die wahre Form und Ausdehnung dieser Kanäle und ob sie verbunden sind, was für das Design und die Produktion der Fertigstellung wichtig war.“

Der Dienst könnte über Echtzeit-Geosteering-Anwendungen hinaus nützlich sein, einschließlich der Kartierung der Wasserfront in einem Reservoir.

„Wir glauben, dass dies nicht nur ein Bewertungsservice für Formationen ist. Es geht darüber hinaus “, sagt er und fügt hinzu, dass es wichtige Informationen für die Fertigstellungs- und Produktionsphase der Reservoirentwicklung liefert.
