Kosten und Komplexität reduzieren

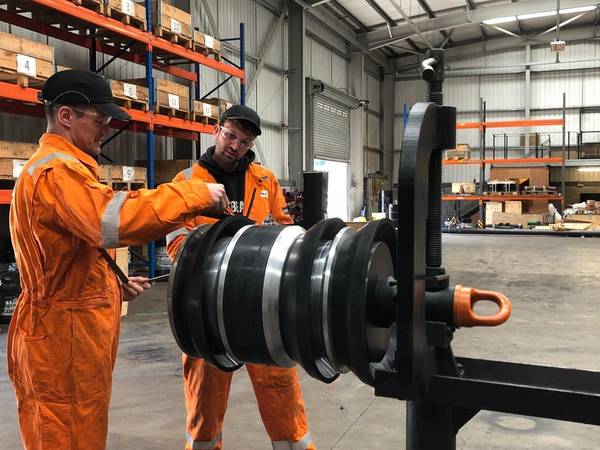

Coretrax war an der erfolgreichen Aufgabe von fast 20 Brunnen für Spirit Energy beteiligt (Foto: Coretrax)

Das sichere Setzen einer Umgebungsbarriere für Verstopfungs- und Entsorgungsvorgänge (P & A) war traditionell auf mechanische Brückenstopfen und aufblasbare Vorrichtungen beschränkt. Coretrax, der Spezialist für Bohrlochsanierung und -entsorgung, deckt zu einem Bruchteil der Kosten herkömmlicher Werkzeuge weiterhin die Nachfrage nach CX-Enviroplugs als sicherere, einfachere und kostengünstigere Alternative für die Platzierung von Zementstopfen mit großen Bohrlöchern.

Ursprünglich als einfache Basis für Zement konzipiert, eignet sich der Stopfen besonders für Bohrlöcher, bei denen eine Umgebungsbarriere erforderlich ist, um das Austreten von ölbasiertem Schlamm zu verhindern.

Erhältlich in den Größen 18-5 / 8 ”bis 20” enthält das dreiflügelige Werkzeug, das die Selbstzentrierung ermöglicht, jetzt ein Elastomerelement mit Druckverformungsrest, mit dem Druckprüfungen von bis zu 1.000 psi erreicht werden können. Das Design kann auch eine kleinere Bohrlochkopfbeschränkung passieren. Das aus bohrbaren Materialien hergestellte Gerät verfügt außerdem über ein Einwegventil und Bypass-Anschlüsse am Stecker, um ein Überspannen beim Einfahren in die Bohrung zu verhindern.

Mit einem zum Patent angemeldeten Verfahren wurden bisher acht Stecker für norwegische und britische P & A-Projekte in der Nordsee getestet. Die letzte wurde in der südlichen Nordsee für Geisterenergie fertiggestellt.

Die ST-1-Plattform im Großraum Markham in der südlichen Nordsee hat beispielsweise im April 2016 die Gasproduktion eingestellt. Das 1984 entdeckte Feld erstreckt sich über die Lizenzblöcke 49 / 5a und 49 / 10b des UKCS und die Lizenzblöcke J3b und J6 auf dem niederländischen Festlandsockel. Sechs Bohrlöcher und eine einzelne Installation sind über zwei Pipelines mit der Markham J6A-Installation im niederländischen Sektor verbunden, etwa 5,6 Kilometer von der ST-1-Installation entfernt.

Am Ende seiner wirtschaftlichen Lebensdauer wurde ST-1 in den Warmaufhängungsmodus versetzt, wobei alle Bohrlöcher verschlossen und von der Plattformverrohrung getrennt waren. Im März 2018 wurde die P & A der Bohrlöcher mit dem Paragon B391-Jack-up durchgeführt und in rund 100 Tagen abgeschlossen.

Coretrax lieferte Brückenstecker für die endgültige Aufgabe der Bohrlöcher. Im April 2018 wurde ein 13-3 / 8-Zoll-CX-2-Brückenstecker in Bohrung B2 eingesetzt. Als permanenter Brückenstecker aus Gusseisen ist der CX-2 für das Einstellen mit einer Kombination aus Hydraulikdruck und mechanischem Zug ausgelegt und verfügt über einen eingebauten Einstellmechanismus für mehr Effizienz. Der glatte Außendurchmesser und der große Innendurchmesser des freigegebenen Laufwerkzeugs minimieren die Zementstörung beim Herausziehen aus dem Loch. Dies macht es ideal für Zementstopfenoperationen.

Der Brückenstecker wurde hergestellt und bis zu einer Einbautiefe von 232 Metern in ein Loch eingebracht und vom Spirit Energy-Personal gemäß den Coretrax-Verfahren eingestellt. Es wurde dann mit 10.000 lbs markiert und auf 500 psi getestet, wobei eine primäre Freisetzung bei der Rückkehr an die Oberfläche beobachtet wurde.

Der CX-Enviroplug (Bild: Coretrax)

Im Rahmen der Batch-Umwelterkennung für die Bohrlöcher B2 und B3 setzte der Betreiber erstmals auch zwei CX-Enviroplugs ein. Hier wurde das Trennelement bis zum Gestängerohr und der Stopfen bis zur Schnur hergestellt und in das Loch eingeführt. Der 13-3 / 8-Zoll-Gehäusestumpf wurde dann auf 220 Meter markiert und das Gewicht zum Setzen des Stopfens abgesetzt. Ein Ball wurde von der Oberfläche fallen gelassen, um das Trennwerkzeug zu aktivieren, und der Druck wurde auf 2.200 psi erhöht. Gemäß dem Verfahren wurde dann ein Druckabfall beobachtet, das Trennunterteil abgeschert und der Stecker getrennt. Es bleibt ein offener Stachel übrig und es wird zementiert. Dies führte dazu, dass Brunnen B2 vollständig aufgegeben wurde.

Durch die Verwendung des CX-Enviroplugs werden die Kosten für Zementgrundlagen mit großen Bohrungen gesenkt, da keine Brückenstopfen oder Aufpumpungen für die Umgebungskappe erforderlich sind. In der ST-1-Kampagne erzielte Coretrax eine Zeitersparnis von ca. 48,7 Stunden.

Im Rahmen des ST-1-Projekts wurden außerdem 10 CX-2-Brückenstecker und zwei CX-Superflows eingesetzt. Dies ist eine vollwertige Kombination aus Schaber und Bürste mit patentierten Merkmalen, die mit Brückensteckern betrieben werden können, ohne dass eine spezielle Schaberfahrt vor dem Einsetzen des Packers oder Stopfens erforderlich ist. Durch die Kombination von Schaberklingen mit einer bohrbaren Bürste wird eine robuste und effektive Lösung zum Entfernen von Zementresten, Zunder, kleinen Perforationsgraten und anderen Fremdkörpern aus dem Innendurchmesser des Gehäuses geschaffen.

Der Autor
Cherish Bodman ist Betriebsingenieur bei Coretrax und unterstützt die Bohrlochsanierung und -entsorgung sowohl in Großbritannien als auch in Norwegen. Sie trat 2012 als Administratorin in das Unternehmen ein, bevor sie 2016 die Position des Betriebsingenieurs antrat und Betriebserfahrung bei mehreren großen britischen Betreibern sammelte.
