Bohrlochkameras: Eine neue Dimension bei Bohrlochinspektionen

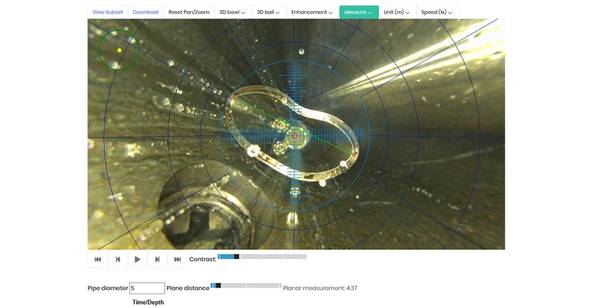

WellCAM demonstriert Echtzeitmessfähigkeit. (Bild: Vision iO)

Mit dem Alter der Öl- und Gasbohrlöcher benötigen die Eigentümer neue und bessere Methoden, um Informationen über den Zustand ihres Vermögens zu sammeln und zu verstehen.

Bohrlochkameras können nützlich sein, um während der Fertigstellung Einschränkungen in einem Bohrloch zu finden, und sie können Bereiche lokalisieren, in denen Gehäuse und andere Röhren beschädigt oder korrodiert sind, und Risse und Risse messen. Weitere Anwendungen sind die Visualisierung des Bohrlochflusses, die Perforationsmessung vor und nach dem Frac, die Inspektion des Blowout-Preventer, der Schiebehülse, des SSSV, von Packerlecks und von Deckeln. Bohrlochkameras können jedoch nicht nur für grundlegende Bohrlochinspektionen verwendet werden. Sie können verwendet werden, um das Angeln zu beschleunigen.

„Früher gingen sie blind oder mit den Bleieindrückblöcken, um die Fischspitze zu identifizieren. Der Fisch könnte hier sein, er könnte dort sein “, sagte Prakasen Vatakkayil, Produktlinienmanager von Expro.

Das einfache Hilfsmittel, eine Kamera im Bohrloch zu betreiben, ermöglicht es, den Fisch zu inspizieren, seine Ausrichtung zu beobachten, Messungen des Fisches zu erfassen und das richtige Werkzeug zum Fangen des Fisches zu entwerfen.

"Dies kann die Anzahl der Fahrten reduzieren, die erforderlich sind, um den Fisch herauszubekommen", sagte Vatakkayil.

Expro selbst setzt seit mehr als drei Jahrzehnten Bohrlochkameras ein und hat vor einigen Jahren DHV International, Inc. gekauft, um sein Angebot an Bohrlochkameras abzurunden.

Einige Läufe kombinieren Bremssättel mit den Kameras. In diesem Fall, sagte Vatakkayil, wird die Kamera Bilder auf dem Weg durch das Loch aufnehmen und die Bremssättel werden Messungen auf dem Weg aus dem Loch machen.

Die Bohrlochkameratechnologie hat sich weiterentwickelt. Früher konnten solche Kameras nur direkt nach unten schauen, aber einige können eine Seitenansicht abbilden, einschließlich der ViewMax-Kamera, die über die DHV-Erfassung Teil der Expro-Toolbox wurde.

Verbesserungen führten zu einer leichteren und kleineren Version mit dem Namen ViewMax Lite, und zusätzliche LEDs steuern die Beleuchtung im Bohrloch. Andere Unternehmen bieten Kameras an, die Farben oder andere Funktionen liefern, die Kunden möglicherweise als nützlich erachten.

"Wir arbeiten auch mit Technologieunternehmen zusammen", sagte Vatakkayil. Eine solche Partnerschaft besteht mit Vision iO, einem Hersteller von Bohrlochkameras, der über 3D-Funktionen verfügt, die „interessant und für den Kunden von Vorteil sein sollten“.

Laut Vatakkayil zeichnet die einzigartige Fischaugen-Kameratechnologie des Partners das gesamte Bohrloch in einer Reihe von nahtlosen hochauflösenden 185/360-Grad-Farbbildern visuell auf, um eine vollständige Ansicht des Bohrlochs zu ermöglichen, ohne von der Vorder- zur Seitenansicht zu wechseln.

WellViewer zeigt das WellCAM 3D-Bild auf dem Bildschirm an. (Bild: Vision iO)

David Clover, Global Account Director bei Vision iO, sagte: „Betreiber wollen mehr als nur ein Bild, und das hat zu einem Großteil der Entwicklung geführt, die wir mit unseren aktuellen Tools durchgeführt haben.“

Frühere Generationen der WellCAM-Bohrlochkamera konnten Bohrlochintegritätsprobleme in Bezug auf Breite und Höhe messen und Filter anwenden, mit denen Schmutz oder Partikel in der Flüssigkeit entfernt wurden. Die neueste Iteration bringt nicht nur Messungen in 3D, sondern bringt auch Bohrlochanalysen in den Betrieb.

"Es gibt diese zusätzliche Dimension, die Tiefe zusätzlich zu Breite und Höhe", sagte er.

Die neueste Generation der WellCAM-Bohrlochkamera kann in Verbindung mit dem 3D-Druck verwendet werden, um eine Kopie beschädigter Bohrlochbereiche oder eines Fisches zu erstellen. Es kann auch mit einem 3D-Virtual-Reality-Headset verwendet werden, um in den Brunnen zu schauen.

Die WellCAM 3D-Technologie von Vision iO platziert mehrere Kameras in einer Helix entlang der Länge des Werkzeugs, um einen 360-Grad-Scan des Bohrlochs zu ermöglichen, so Clover. Das Konzept sei bewährt und der Hersteller rechne damit, im vierten Quartal 2019 einen Prototypen in einem Testbrunnen laufen zu lassen.

"Anstatt nur Bilder anzusehen, können Fische, beschädigte Ventile oder beschädigte Gasliftdorne anhand der im System erfassten Daten" ausdrucken, was sich im Bohrloch befindet, und den Produktionsingenieuren oder der Fischerei übergeben und sagen Sie: "Dies ist, was wir gut gefunden haben. Hier sind die Informationen, mit denen Sie das Problem lösen können", sagte Clover. "Das haben wir schon mit dem trockenen Prototyp gemacht."

Die erfassten Daten können zur 360-Grad-Anzeige mit einem Virtual-Reality-System animiert werden, damit der Benutzer das Bohrlochbild „manipulieren oder sich darin bewegen“ kann.

„In den heutigen ausgereiften Ölfeldern, in denen es zu Korrosion, Beschädigung und Verschleiß kommt und in denen die Integrität des Bohrlochs für den Kunden wichtig ist, können sie eine Verschlechterung des Bohrlochs leicht feststellen, wenn sie diese Art von Kamera einmal im Jahr betreiben. Sagte Klee.

Diese Jahresübersicht gebe den Betreibern einen Einblick in die Priorisierung von Interventionen und Workovers, um die Kosten zu minimieren und die HSE zu verbessern.

Die WellCAM 3D-Kamera ist ein Werkzeug mit einem Durchmesser von 2 7/8 Zoll. Es kann als eigenständiges Tool am Ende eines Strings oder in der Mitte eines Strings zusammen mit mehreren Telemetrietools ausgeführt werden. Wie bei allen Bohrlochkameras ist jedoch eine klare Flüssigkeit erforderlich, um das Bohrloch abbilden zu können.

Frühere Kameragenerationen haben mehr als 400 Operationen durchgeführt.

3D-Druck direkt aus WellCAM 3D-Kameradaten generiert. (Bild: Vision iO)
