Unterwasserbypass, um Sand von kritischen Geräten fernzuhalten

Von Jennifer Pallanich8 August 2019

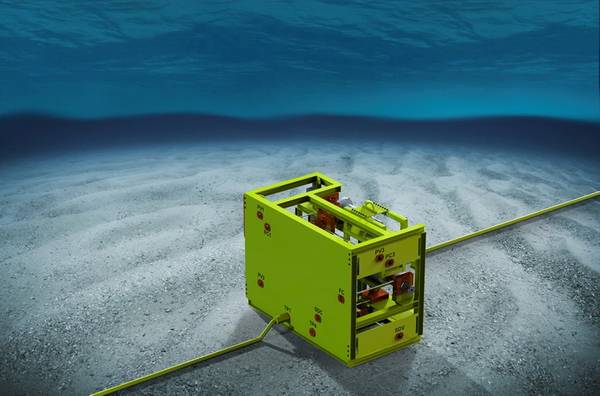

eProcess Technologies hat den Subsea Desander (SSD) bis zur technischen Bereitschaftsstufe 5 entwickelt. Er enthält keine beweglichen Teile und entspricht etwa 10% der Größe und des Gewichts herkömmlicher Filtersysteme. Die SSD kann 98% der Partikel von 5 bis 50 Mikron und mehr und bis zu 99 Gew .-% entfernen. (Bild: eProcess Technologies)
eProcess Technologies hat den Subsea Desander (SSD) bis zur technischen Bereitschaftsstufe 5 entwickelt. Er enthält keine beweglichen Teile und entspricht etwa 10% der Größe und des Gewichts herkömmlicher Filtersysteme. Die SSD kann 98% der Partikel von 5 bis 50 Mikron und mehr und bis zu 99 Gew .-% entfernen. (Bild: eProcess Technologies)

Während die Betreiber Öl und Gas fördern, produzieren ihre Bohrlöcher schließlich Sand. Zusätzlich zur Einschränkung des Öl- und Gasausstoßes des Bohrlochs kann Sand, der die Oberseiten erreicht, kritische Geräte beschädigen.

Die Verhinderung der Sandproduktion durch Fertigstellung ist von entscheidender Bedeutung, für die Betreiber ist es jedoch auch wichtig, das Sandmanagement von Anlagen in Betracht zu ziehen, sagt Hank Rawlins, technischer Direktor bei eProcess Technologies.

„Brunnen werden in Zukunft Sand produzieren, und sie müssen die Einstellung haben, die sie benötigen, um sich auf diesen Sand vorzubereiten, wann immer er hereinkommt, wann immer dies sein mag“, sagt er.

An den Oberseiten erfolgt eine übliche Methode zum Entfernen des Sandes aus dem Produktionsstrom über einen Zyklon-Desander. Da die Betreiber ihr Interesse an der Entfernung des Sandes am Meeresboden bekundet haben, um wichtige Unterwasserausrüstungen wie Mehrphasenpumpen nicht zu beeinträchtigen, bewertete eProcess Technologies fast drei Dutzend Lösungen für die Unterwasser-Sandabscheidung.

"Die Nummer eins ist der Umgang mit Sand unter Wasser", sagt er.

Laut Rawlins hat das Team festgestellt, dass die drei am besten geeigneten Methoden darin bestehen, den Sand abzutrennen, um kritische Geräte zu umgehen, und ihn dann erneut einzuspritzen, damit er zur Behandlung an die Oberfläche fließt. und den Sand am Meeresboden zu trennen und in einen wiedergewinnbaren Behälter zu legen.

Er sagt, das Limit bei Sammelbehältern sind die Sammelfähigkeiten des Bedieners, während ein Bediener versuchte, den Sand in einen Entsorgungsschacht zu injizieren, aber später den Aufwand aufgrund der schlechten Leistung einstellt.

Die praktikabelste Option sei die Unterwasser-Bypass-Methode, bei der der vorhandene Zyklon-Bohrlochkopf-Desander des Unternehmens mariniert werden muss. eProcess Technologies hat den Subsea Desander (SSD) auf dem technischen Bereitschaftsgrad 5 und geht davon aus, dass er innerhalb eines Jahres nach Vertragsunterzeichnung offshore installiert werden könnte. Das Gerät kann auf eine vorhandene Unterwasservorlage nachgerüstet werden.

Laut Angaben des Unternehmens hat die SSD keine beweglichen Teile und entspricht etwa 10% der Größe und des Gewichts herkömmlicher Filtersysteme. Die SSD kann 98% der Partikel von 5 bis 50 Mikron und mehr und bis zu 99 Gew .-% entfernen. Die Designbewertung ist bis zu API 6A 20K.

Das Unternehmen sagt, dass die SSD Flüssigkeiten in den Zyklon leitet und so einen Wirbelfluss und hohe G-Kräfte erzeugt. Freies Gas löst sich und scheidet sich schnell ab, so dass schwerere Feststoffe in Richtung der Zyklonwand nach außen gedrückt werden, während die leichteren Flüssigkeiten in die entgegengesetzte Richtung in Richtung eines zentralen Kerns wandern. Feststoffe wandern den Zyklon hinunter zum Unterlaufauslass, während die verbleibenden Flüssigkeiten in die entgegengesetzte Richtung zum Überlauf gepresst werden. Der Prozess erfordert 2-3 Sekunden Verweilzeit.
